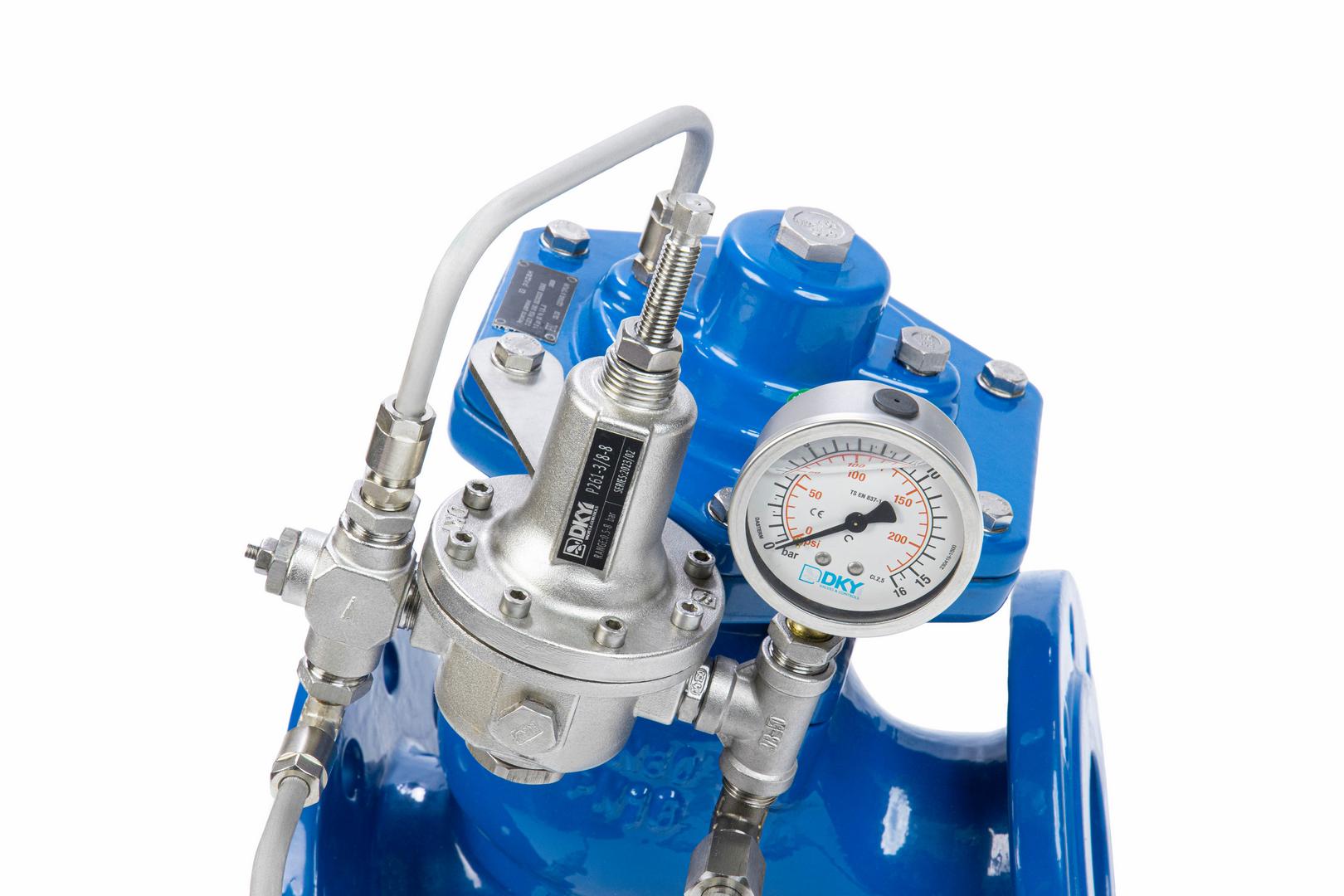

Регуляторы давления Ридан
- Рабочая среда: Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
- Номинальный диаметр (DN), мм: 65
- Номинальное давление (PN), бар: 25
- Температура рабочей среды, °С: от +1 до +80
- Температура окружающей среды, °С: от +1 до +40
- Тип присоединения к трубопроводу: Фланцевое
- L, мм: 290
- Масса, кг, не более: 23
- Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
- H, мм: 350
- Пробное (испытательное) давление согласно ГОСТ 356, бар: 1,5PN
- Ответные фланцы (обеспечиваются силами заказчика): ГОСТ 33259. Исполнение В, тип 01 или тип 11
- Монтажное положение: Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.
- Максимальный расход через клапан, м?/ч: 50
- Примечание*: Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
- Возможные диапазоны настроек задающего клапана импульсной арматуры, бар: От 0,5 бар до 8 бар
- Минимальный расход* через клапан, м?/ч: 0,5
- h., мм: 260
- Kv, куб.м/ч: 130
- Ширина В (перпендикулярно плоскости эскиза), мм: 205
- Мин. разность входного и выходного давлений для штатной работы регулятора, бар: 1,5
