Затворы дисковые Ридан
- Исполнение: с рукояткой
- Адаптер: Код: 082X4482R
- Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Номинальный диаметр (DN), мм: 40
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: от -10 до +120
- Температура окружающей среды, °С: от -10 до +70
- H?, мм: 63
- Тип присоединения к трубопроводу: Резьбовые проушины
- L, мм: 33
- Вес, кг: 2,1
- Масса, кг, не более: 3,9
- Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
- A, мм: 74
- D, мм: 55
- B, мм: 63
- C, мм: 100
- E, мм: 21
- H, мм: 116

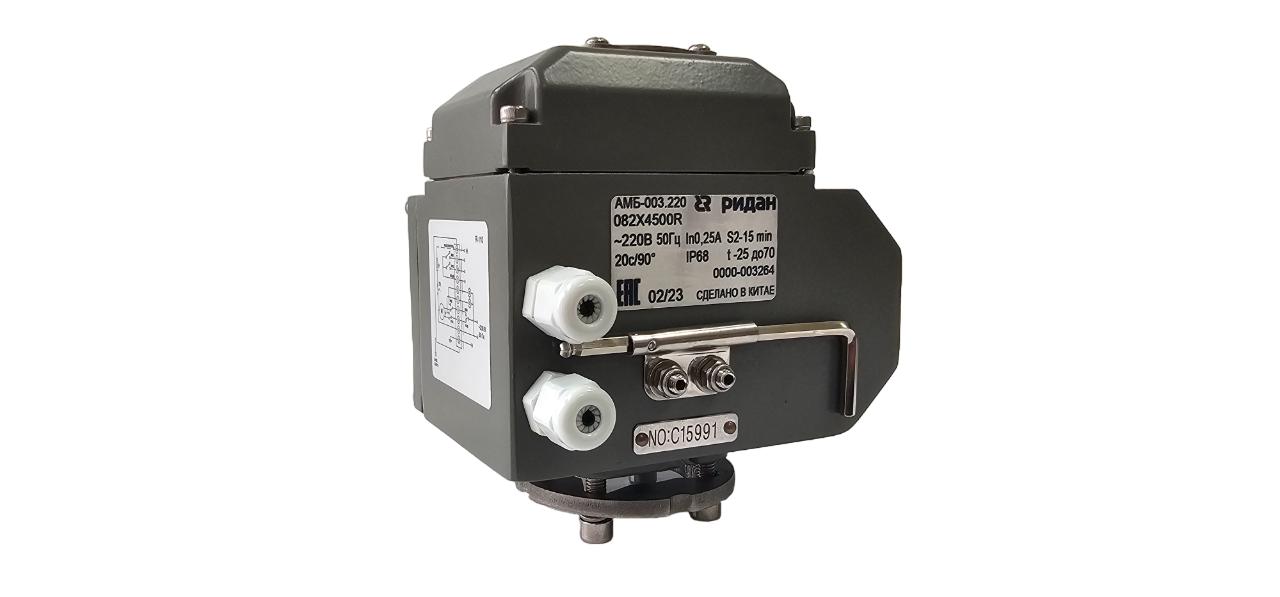

- Напряжение питания, В: 220±10% В, 50 Гц
- Крутящий момент, Н*м: 30
- Мощность, Вт: 8
- Пробное (испытательное) давление согласно ГОСТ 356, бар: 1,5PN
- F, мм: 170
- ?C, мм: 82
- Пылевлагозащита: IP68
- А, мм: 74
- Время поворота, с: 20
- Z, мм: 50
- Максимальное рабочее давление среды при температуре +20С (Рр), бар: 16
- Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Назначенный ресурс работы: 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения: Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- Номин. ток, А: 0,25
- Код затвора ЗДМ: 082X4530R 082X4531R 082X4542R 082X4543R
