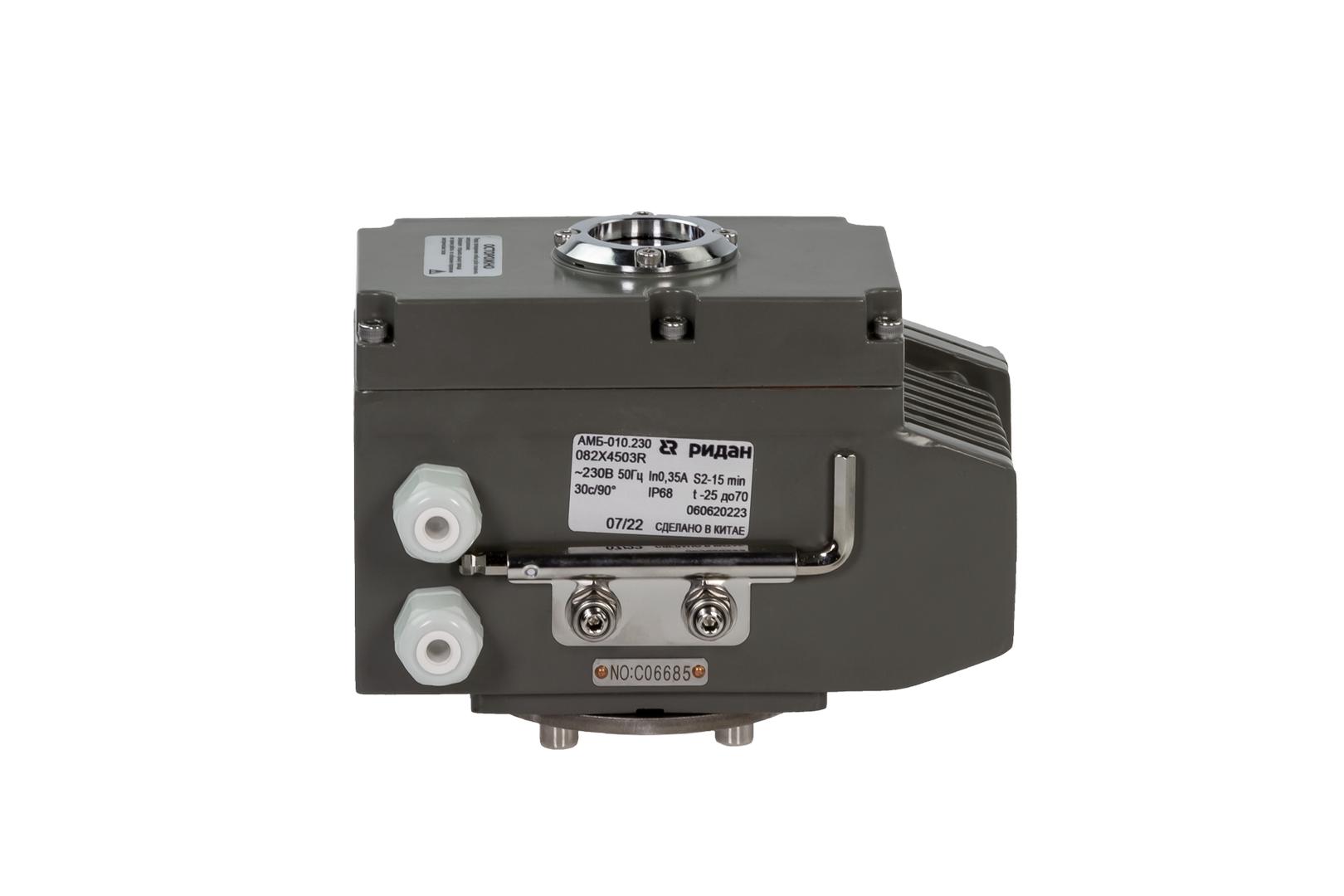

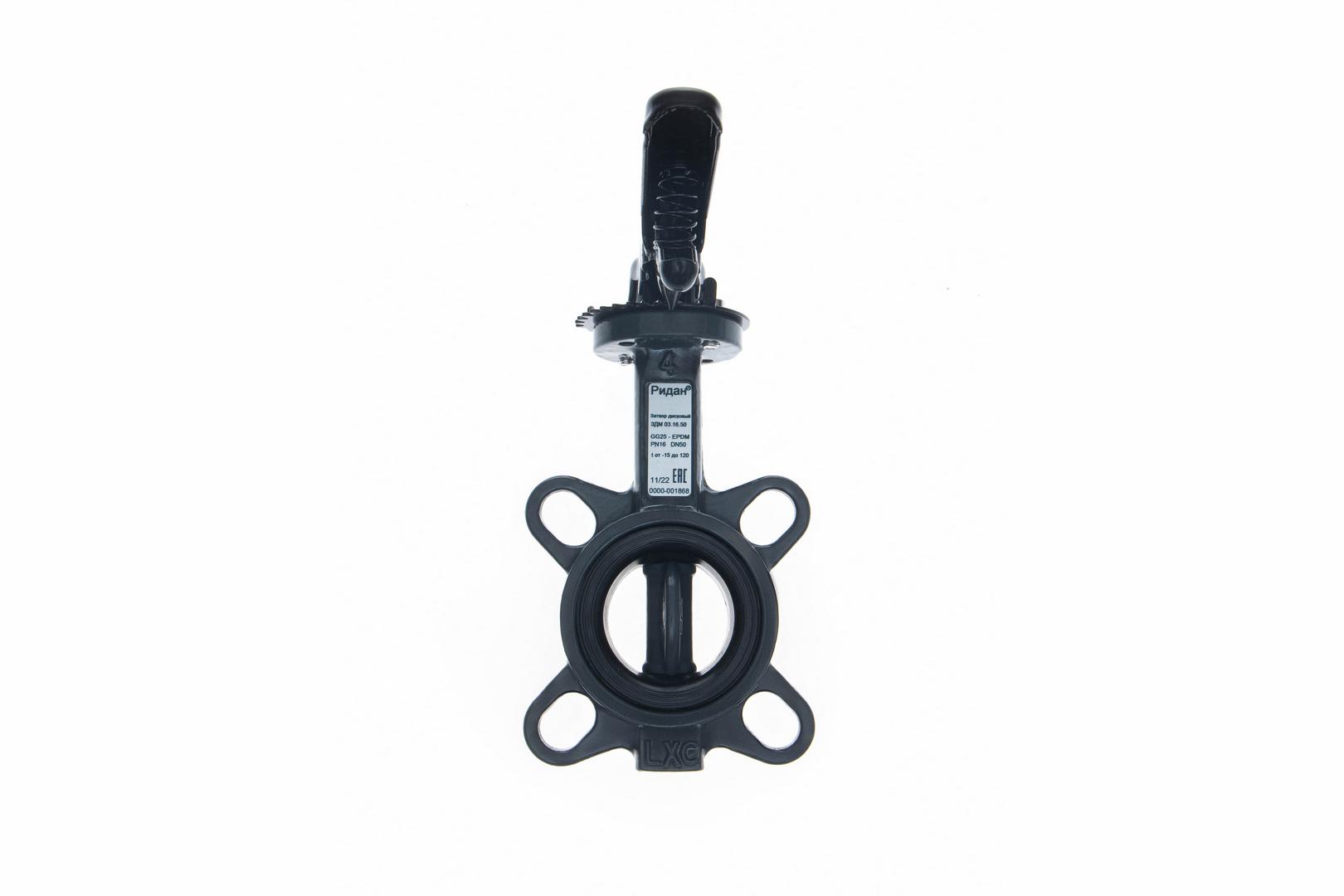

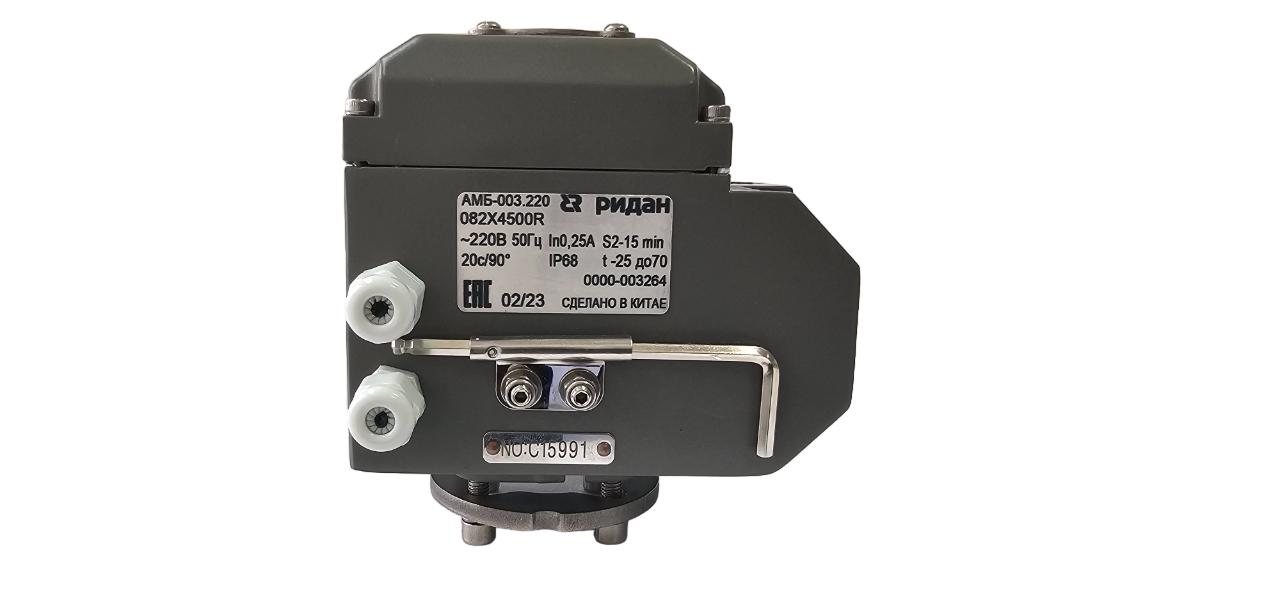

Ридан 082X4539R — Затвор дисковый PN16, DN300, диск — чугун, с электроприводом 220В

Тепловая автоматика
Трубопроводная арматура
Затворы дисковые Ридан

• Исполнение: с рукояткой
• Адаптер: Код: 082X4489R (к VFY DN250)
• Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
• Номинальный диаметр (DN), мм: 300
• Номинальное давление (PN), бар: 16
• Температура рабочей среды, °С: от -15 до +120
• Материал корпуса: Высокопрочный чугун GGG40
• Температура окружающей среды, °С: от -15 до +70
• H?, мм: 235
• Тип присоединения к трубопроводу: Центрирующие проушины
• L, мм: 78
• Вес, кг: 14
• Масса, кг, не более: 42
• Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
• A, мм: 78
• D, мм: 93
• B, мм: 235
• C, мм: 210
• E, мм: 25
• H, мм: 456
• Напряжение питания, В: 220±10% В, 50 Гц
• R, мм: 112
• Крутящий момент, Н*м: 600
• Материал уплотнения: EPDM
• Мощность, Вт: 60
• Пробное (испытательное) давление согласно ГОСТ 356, бар: 1,5PN
• ?C, мм: 376
• Пылевлагозащита: IP68
• А, мм: 152
• Время поворота, с: 40
• Z, мм: -
• Максимальное рабочее давление среды при температуре +20С (Рр), бар: 16
• Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
• Назначенный ресурс работы: 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
• Условия транспортировки и хранения: Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
• F1, мм: -
• ?Y, мм: 291
• Номин. ток, А: 0,33
