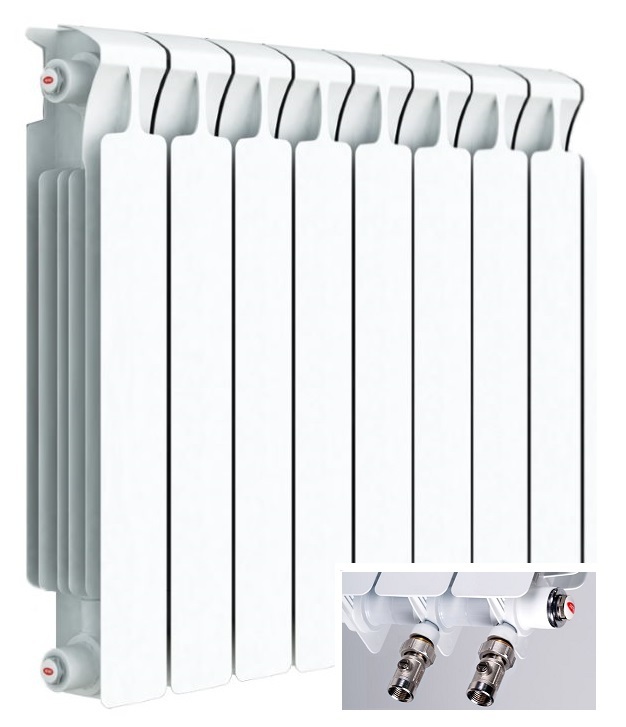

Радиатор Rifar Monolit Ventil 500 - 4 секции подключение нижнее (правое)

Монолитный биметаллический радиатор Rifar Monolit Ventil 500 4 секции с правым нижним подключением специально разработан для подводки теплоносителя снизу (справа или слева в нижней части прибор через узел подключения). Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

Биметаллический радиатор Rifar Monolit Ventil 500 4 секции – это принципиально новый, запатентованный отопительный прибор компании «РИФАР» с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.

Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединённым с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.

Радиатор Rifar Monolit Ventil 500 4 секции обладает исключительной надёжностью, а также высокой теплоотдачей, которая достигается за счёт развитой геометрии теплопередающих поверхностей из алюминиевого сплава.

В качестве теплоносителя допускается использовать воду, антифриз или масло с температурой до 135°C и рабочим давлением до 30 бар.

Радиатор "Рифар Монолит Вентиль" 500 состоит из 4 секций, имеет габариты (ВхШхГ) 577х320х100 мм и весит около 9 кг. Внутренний объём теплоносителя составляет 0,8 л. Радиатор имеет мощность до 784 Вт. Межосевое расстояние верхнего и нижнего канала составляет 500 мм.

Для оптимальной теплоотдачи расстояние между радиатором и полом должно быть не менее 70 мм, а между радиатором и подоконником - не менее 80 мм. Кронштейны должны обеспечивать расстояние от стены как минимум 30 мм.

Преимущества биметаллических секционных радиаторов Rifar Monolit Ventil

• Обладают исключительной прочностью и надёжностью (разрушающее давление 250 бар).
• Неразборная конструкция гарантирует отсутствие протечек.
• Возможность использовать различные среды в качестве теплоносителя (вода, антифриз, масло).
• Радиатор разработан с учётом особенностей и требований эксплуатации российских систем отопления.
• Позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте.
• Изделия прошло жёсткий контроль качества.
• Гарантия производителя 25 лет.

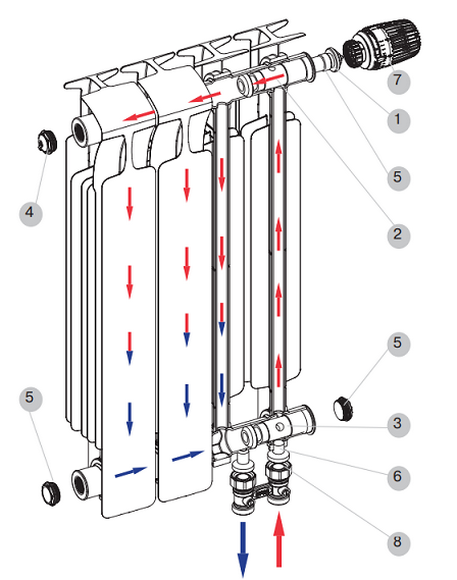

Конструкция

Указания по монтажу

• При установке радиатора в индивидуальные системы отопления с источниками энергии, имеющими электронное или электрическое управление, обязательно выполнить все правила заземления данных устройств.
• При установке радиатора в водяных системах отопления в качестве теплоносителя для модели RIFAR MONOLIT использовать только специально подготовленную воду, согласно п. 4.8. СО 153–34.20.501-2003 «Правил технической эксплуатации электрических станций и сетей РФ».
• В радиаторах моделей MONOLIT допускается использование низкозамерзающих теплоносителей.
• До монтажа радиатора должен прогреться до комнатной температуры естественным образом.
• Обеспечьте возможность перекрывания входа и выхода радиатора. Плавно открывайте радиаторные вентили во избежание гидравлического удара.
• Перед установкой заглушек и переходников необходимо смазать прокладку химически нейтральным термостойким составом.
• Предусмотрите расстояние до пола не менее 70 мм, до подоконника - не менее 80 мм. Кронштейны должны обеспечивать расстояние от стены не менее 30 мм.
• В процессе эксплуатации периодически удаляйте воздух из верхнего коллектора с помощью воздухоотводчика.
• Не подвергайте радиатор ударам и чрезмерным нагрузкам, способным повредить или разрушить его.
• Не используйте радиатор в контуре ГВС и в качестве полотенцесушителя.

Технические характеристики
