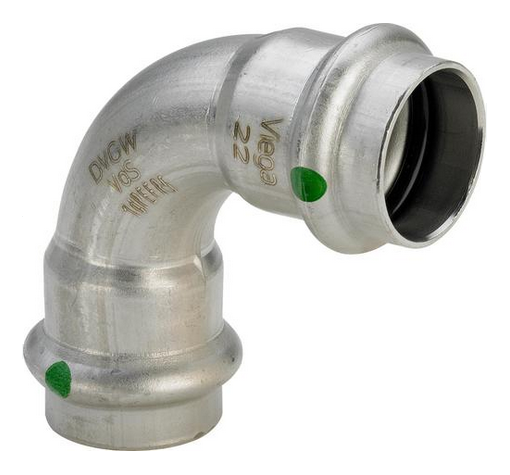

Отвод-угол пресс Viega Sanpress Inox 22 мм. В-В 90° с SC Contur нерж. сталь (серия 2316) арт. 435653

Пресс-отвод из нержавеющей стали Viega Sanpress Inox 22 мм. В-В 90° с SC Contur нерж. сталь (серия 2316) арт. 435653 позволяет выполнить поворот трубопровода из нержавеющей стали диаметром 22 мм под прямым углом. Отвод имеет два раструба под опрессовку. Фитинг дополнен кольцевыми уплотнениями О-Ring из EPDM, которые обеспечивают герметичность соединения.

Соединение происходит методом холодной опрессовки с помощью универсального пресс-инструмента с использованием пресс-насадок соответствующего размера типа V по каталогу REMS.
Пресс-фитинг Viega снабжён контуром безопасности SC-Contur, представляющем собой микропаз на фитинге, обозначенный зелёной меткой. Он позволяет во время испытания давлением визуально определить неопрессованные соединения.

Пресс-фитинги из нержавеющей стали от немецкого производителя VIEGA могут использоваться в системах питьевого и хозяйственного водоснабжения, отопления, отведения дождевых вод, пожаротушения и системах сжатого воздуха с температурой до +110°C и давлением до 16 бар.

Габариты

Сфера применения

• Системы питьевого водоснабжения
• Отопительные системы / подключение радиаторов
• Отведение дождевых вод
• Системы сжатого воздуха
• Сельское хозяйство
• Промышленность
• Судостроение
• Системы пожаротушения

Указания по монтажу

• Отрежьте трубу под прямым углом с помощью роликового трубореза, ножовки по металлу или электропилы.
• Снимите с торца трубы грат с помощью гратоснимателя во избежании повреждения уплотнения. Убедитесь, что концевик трубы очищен от заусенцев как снаружи, так и внутри.
• Проверьте наличие уплотнительных колец в фитинге.
• Убедитесь, что размеры трубы и фитинга соответствуют друг другу.
• Отметьте на трубе нужную глубину её установки, чтобы визуально упростить себе монтаж.
• Вставьте трубу в фитинг до упора, продвинув её за уплотнительное кольцо; сделанная ранее метка должна при этом оставаться видимой.
• Установите на пресс-инструмент пресс-насадку подходящего профиля и типоразмера.
• Установите пресс-насадку инструмента на фитинг так, чтобы монтажный буртик фитинга совпал с соответствующей канавкой пресс-насадки, и закройте губки пресс-инструмента.
• Нажмите кнопку "Пуск" на инструменте и немедленно отпустите её, как только губки пресс-насадки сомкнутся.
• Откройте губки пресс-инструмента и снимите их с фитинга.
• Убедитесь, что опрессованы все пресс-соединения.
• Проведите испытание манометрическое испытание герметичности системы. Если какое-либо из соединений не было опрессовано, то при подаче давления оно даст обильную учетку воды, наблюдаемую визуально.

Технические характеристики
