Коммутационный модуль Vaillant VR 32/3 (арт. 0020139895) используется в автоматических регуляторах отопления Vaillant calorMATIC 630/3 для управления каскадами до 8-ми котлов с интерфейсом e-BUS, начиная со второго котла каскада.
При сборке каскада из 2-х и более котлов, первый котел подключается напрямую к регулятору с соблюдением полярности подключения к e-BUS, начиная со второго котла каскада каждому последующему котлу необходим свой модуль VR 32/3.

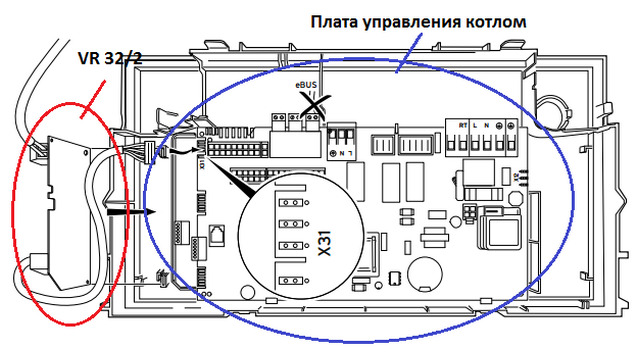

Модуль представляет собой плату управления, которая устанавливается в блок управления котлом справа от основной платы управления котла и соединяется с ней при помощи провода через разъем Х31 на плате управления котла. Шина e-BUS подключается к разъему на плате расширения VR 32/3.

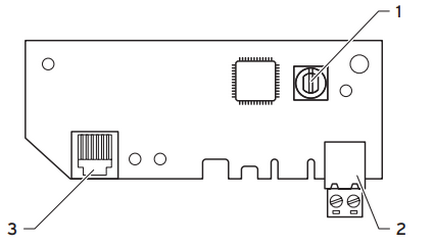

Конструкция
| 1 - Адресный выключатель |

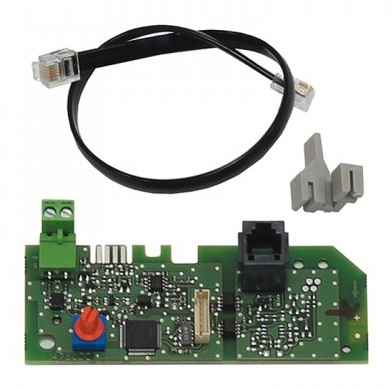

Комплектация
- Плата коммутационного модуля VR 32
- Соединительная клемма для кабеля eBUS
- Присоединительный кабель для отопительного аппарата (RJ9 - RJ9)
- Крепёжный зажим
Технические характеристики
| Производитель | Vaillant |
| Серия | VR |
| Модель | VR 32/3 |
| Артикул | 0020139895 |
| Тип | коммутационный модуль |
| Монтаж | |
| Напряжение | 24 В |
| Потребляемый ток | < 45 мА |
| Минимальное поперечное сечение проводов датчика | 0,75 мм2 |
| Минимальное поперечное сечение соединительных проводов на 230 В | 1,5 мм2 |
| Класс защиты | II |
| Температура окружающей среды | до +50°C |
| Официальная гарантия производителя | 2 года |
| Страна происхождения бренда | Германия |
