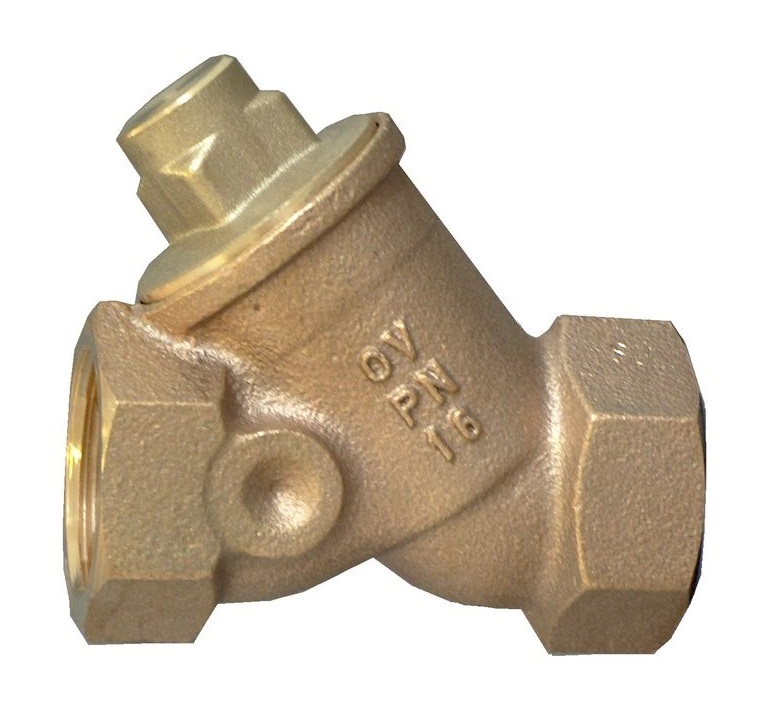

Обратный клапан Oventrop 3/4" Ду 20 арт. 1072006 предназначен для предотвращения обратного тока рабочей среды в системах отопления, охлаждения, а также промышленных система с закрытым контуром с температурой рабочей среды от -10°C до +110°C (для воды до +120°C). Корпус клапана изготовлен из бронзы, внутренние части из латуни. Уплотнение диска выполнено из FKM. Обратные клапаны Oventrop можно устанавливать в трубопроводах в горизонтальном или вертикальном положении. Конус клапана подпружинен с давлением открытия 40 мбар.
Клапан с условным проходом 20 мм имеет диаметр присоединения с самоуплотнением Rp 3/4" (согласно EN 10226) и условную пропускную способность (kvs) 6 м3/час . Весит изделие 360 г.
Габариты
| Соединение D - Rp 1/2" (по EN 10226) |
Указания по монтажу и эксплуатации
- В качестве рабочей среды допускается использовать неагрессивные жидкости и газы, например, воду или гликолевые растворы согласно VDI 2035. Также клапан устойчив к топливу, гидравлическим маслам.
- Клапан должен быть установлен на прямом участке трубы, равным её 10-кратному диаметру.
- Не используйте обратный клапан в системах с пульсирующим потоком.
- Для монтажа используйте ключ на 32 мм.
Технические характеристики
| Производитель | Oventrop |
| Тип | обратный клапан |
| Серия № | 10720 |
| Артикул | 1072006 |
| Область применения | системы отопления и охлаждения промышленные системы с закрытым контуром |
| Тип присоединения | резьба |
| Вид резьбы | внутренняя/внутренняя |
| Размер | Rp 3/4" |
| Условный диаметр DN | 20 мм |
| Номинальное давление (PN) | 25 бар |
| Материал корпуса | бронза |
| Материал внутренних частей | латунь |
| Материал уплотнений | FKM |
| Рабочая температура | от -10°C до +110°C |
| Условная пропускная способность kvs | 6 м3/час |
| Размер ключа | 32 мм |
| Вес | 360 г |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Германия |
| Страна-производства | Германия |
