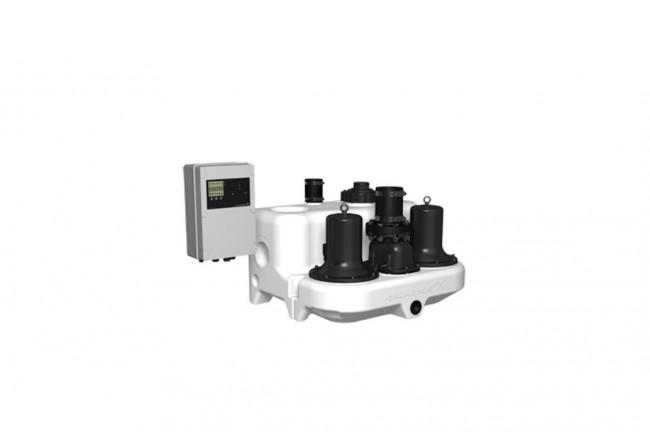

КАНАЛИЗАЦИОННАЯ НАСОСНАЯ УСТАНОВКА GRUNDFOS MD.15.3.4 3x400V

Канализационная насосная установка Grundfos MD.15.3.4 Multilift поставляется полностью готовой к установке, состоит из резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.Встроенный резервуар имеет все необходимые подключения для соединения с впускной трубой, вентиляционной трубой и ручного мембранного насоса (принадлежность).Резервуар содержит 7 входных патрубков по периметру. На задней стороне входной патрубок DN100 с запатентованным дисковым входом для бесступенчатого подключения всех трубопроводов (в центре) от 180 до 315 мм. Патрубки DN100 и DN50 на каждой стороне. DN150, DN50 на верхней части резервуара.Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями, имеет масляную камеру для заливки масла между двумя уплотнениями вала. Направление вращения можно посмотреть со стороны вала за рым-болтом.LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера:

Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком

Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле.

Защита двигателя от работы всухую

24 часа автоматической работы в течение длительного периода

установка времени задержки:

Остановка задержки

Начало задержки

Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак.

автоматическое измерение тока

операционные указанием:

Режим работы (автоматический, ручной)

Часы работы

Количество пусков

Журнал состояния:

Состояние насоса (работа, неисправность)

Последовательности фаз неисправностей и отсутствия фазы

Тепловой выключатель

Высокий уровень воды (сигнализация)

Время на обслуживание (по выбору).

выбор автоматического сброса аварийного сигнала

журнал отказов до 20 аварийных сигналов

выбор между различными уровнями начала

выбор типа подключенного датчика

калибровка датчика (установка)

В стандартной комплектации LC 221 имеет 4 беспотенциальных выходов для:

Насос работает

Выход из строя насоса

Высокий уровень воды сигнализации

Общая ошибка.

6 цифровых входов для выполнения следующих функций:

Соединительная плата датчика давления (в сборе)

Подключение аналоговых датчиков (4-20мА или 0-5В)

Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика

Подключение отдельного датчика уровня, который будет использоваться для наводнений

Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером.

Подключение внешнего сброса тревоги

Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV
