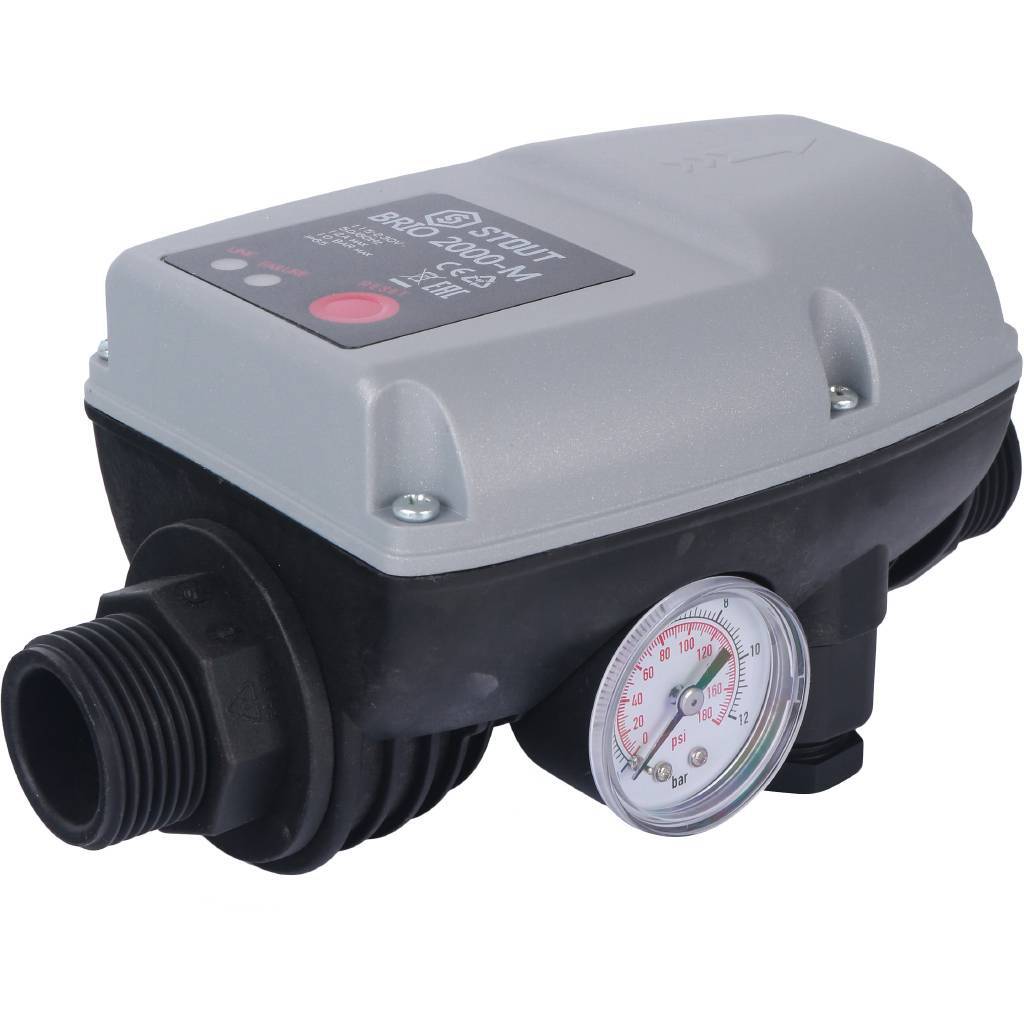

Блок управления насосом Stout BRIO-2000M (SCS-0001-000061)

Блок управления насосом Stout BRIO-2000M (SCS-0001-000061) для однофазных электронасосов позволяет автоматически включать и останавливать насос, защищая его в том случае, если возникают неподходящие условия для работы (отсутствие воды, перегрузка двигателя, опасность льда).

Как только устройство подключается к электропитанию, оно запускает насос примерно на 15 секунд. В дальнейшем, насос включается автоматически каждый раз, когда в системе падает давление, например при открытии крана.

В отличие от традиционных систем, в которых используется гидроаккумулятор и реле давления, насос выключается при уменьшении потока до минимальной величины, а не по достижению давления выключения. Устройство задерживает выключение насоса на 7-15 секунд. Это позволяет сократить частоту включений/выключений насоса в условиях малого расхода.

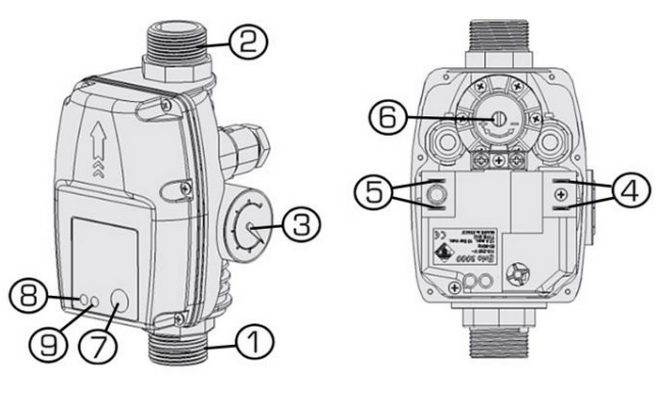

Конструкция

Принцип работы

Устройство управления насосом Стаут BRIO-2000M SCS-0001-000061 позволяет автоматизировать включение и выключение любого насоса, способного создавать давление 2 бар. Насос включается, когда в системе падает давление (краны открыты), и, соответственно, выключается, когда в системе прекращается поток воды (краны закрыты).

Если в системе подача воды прерывается по какой-то причине, реле выключает насос и защищает его от сухого хода. Устройство также может выполнять автоматический ерезапуск, контролируемый встроенным таймером. При этом через определенные промежутки времени реле включается и проверяет наличие воды на всасывании (данная функция возможна для моделей, в которых она заявлена).

Встроенный манометр облегчает контроль над давлением в системе и помогает определять
нарушения герметичности.

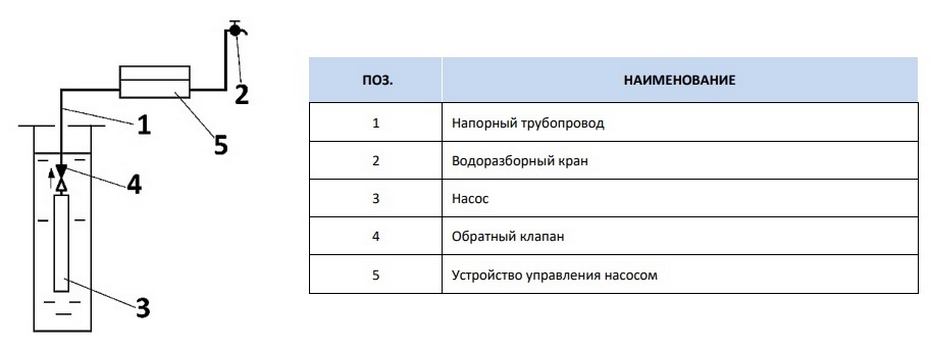

Пример установки

Габариты

Указания по монтажу

• Регулятор может быть установлен как в вертикальном, так и в горизонтальном положении; в любом месте между напорным отверстием насоса и первой точкой водоразбора (например, смеситель).
• Внимание! Направление стрелки на корпусе устройства должно совпадать с направлением потока в трубопроводе.
• Все гидравлические соединения должны быть плотно затянуты.
• При использовании насоса, максимальное давление которого больше 10 бар, следует установить едуктор давления, уменьшающий давление, который будет ограничивать максимальное рабочее давление до 10 бар.

Технические характеристики
